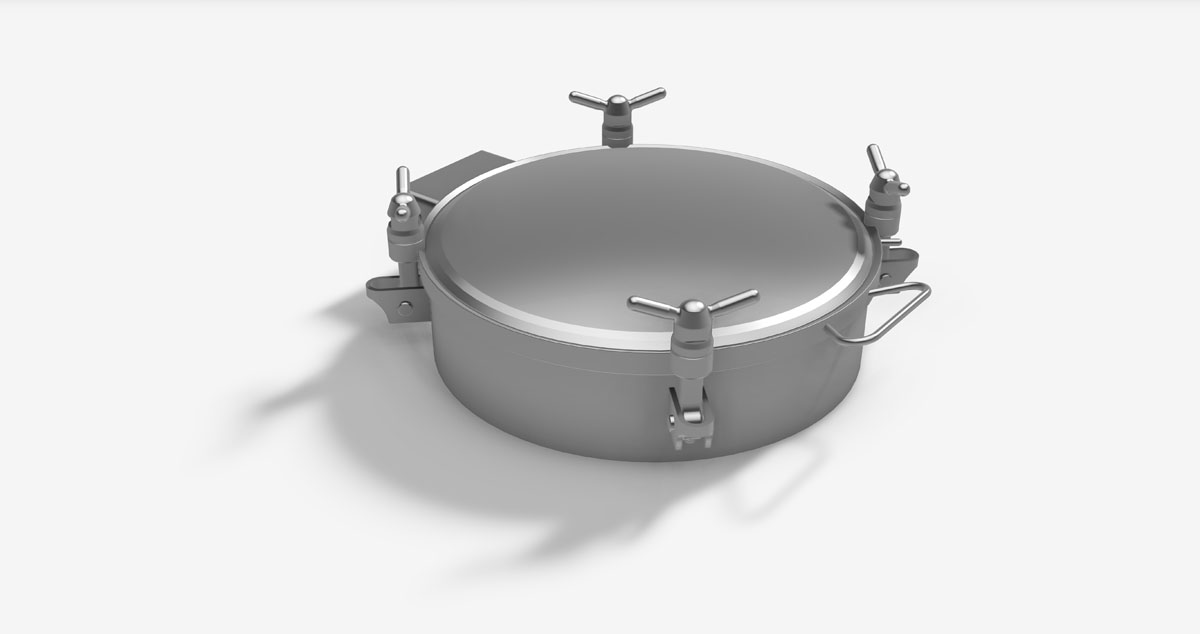

Porte à pression sans DESP simple bride usinée - Série E16
1,20 €
Les trous d’homme et les trous de poing A.I.S. ® peuvent être équipés de joints certifiés suivant la F.D.A, l’U.S.P.
Concernant la 3-A Standard, A.I.S ® propose les trous d’homme aux DN suivants :
Du diamètre DN 460 au 700m
Les options :
- Une grille de sécurité pour milieu aseptique.
- Un système de décollement de joint (Directive Machine), SY.M.O-2®, dont le montage peut-être fait après installation des portes sur site, même en « salle blanche ».
- Une assistance à l’ouverture par ressort mécanique (Directive Machine) A.RE.M ® ou A.RE.M-2®
- Un hublot (suivant la norme DIN ou SMS, Na-Connect) avec ou sans éclairage,…
- A.RE.GA® assistance à l'ouverture par ressort à gaz,
- Doigt d'indexage,
- Charnière renforcée pour porte en position latérale.
Pour l’ensemble des équipements, A.I.S® fournit (hors la documentation légale et obligatoire) sur demande tout certificat matière selon la norme concernée, 3.1, 2.2, ATEX (ne concerne pas les trous d’homme mais certains équipements en option), ou encore FDA suivant la 21 CFR 177.2600 ou 1550, la réglementation 1935/2004-CE, mais également la certification U.S.P. 26 Classe VI.
(Pression > jusqu’à 14 bar, nous consulter)
| Référence | DN | Pression max, en bar | Acier Inoxydable | A température de en C° | Nbre de serrages | Jupes cadre | Rayon couvercle | Épaisseur couvercle | Profil joint** |  n°1736 |
|---|---|---|---|---|---|---|---|---|---|---|
| E16-200 | 204 | - 1 / + 7 | 1.4404 | 152° | 3 | 100 x 6 | Plat | 16 | carré | |
| E16-300 | 300 | - 1 / + 5 | 1.4404 | 152° | 4 | 100 x 6 | 1050 | 6 | carré | |
| E16-350 | 350 | - 1 / + 4 | 1.4404 | 152° | 4 | 100 x 6 | 1050 | 5 | carré | |
| E16-400 | 400 | - 1 / + 3 | 1.4404 | 152° | 4 | 100 x 6 | 1100 | 5 | carré | ✔ |
| E16 -460 | 457 | - 1 / + 2,5 | 1.4404 | 152° | 4 | 100 x 6 | 1150 | 6 | carré | ✔ |
| E16-500 | 500 | - 1 / + 3 | 1.4404 | 152° | 6 | 100 x 6 | 1200 | 5 | carré | ✔ |
| E16 -600 | 600 | - 1 / + 2 | 1.4404 | 152° | 6 | 100 x 6 | 1200 | 5 | carré | ✔ |
| E16 -700 | 700 | - 1 / + 2 | 1.4404 | 152° | 8 | 100 x 6 | 1200 | 5 | carré | ✔ |
| E16 -900 | 900 | - 1 / + 1 | 1.4404 | 152° | 12 | 100 x 6 | 1200 | 5 | carré | ✔ |
Plan non contractuel, sous réserve de changements techniques
