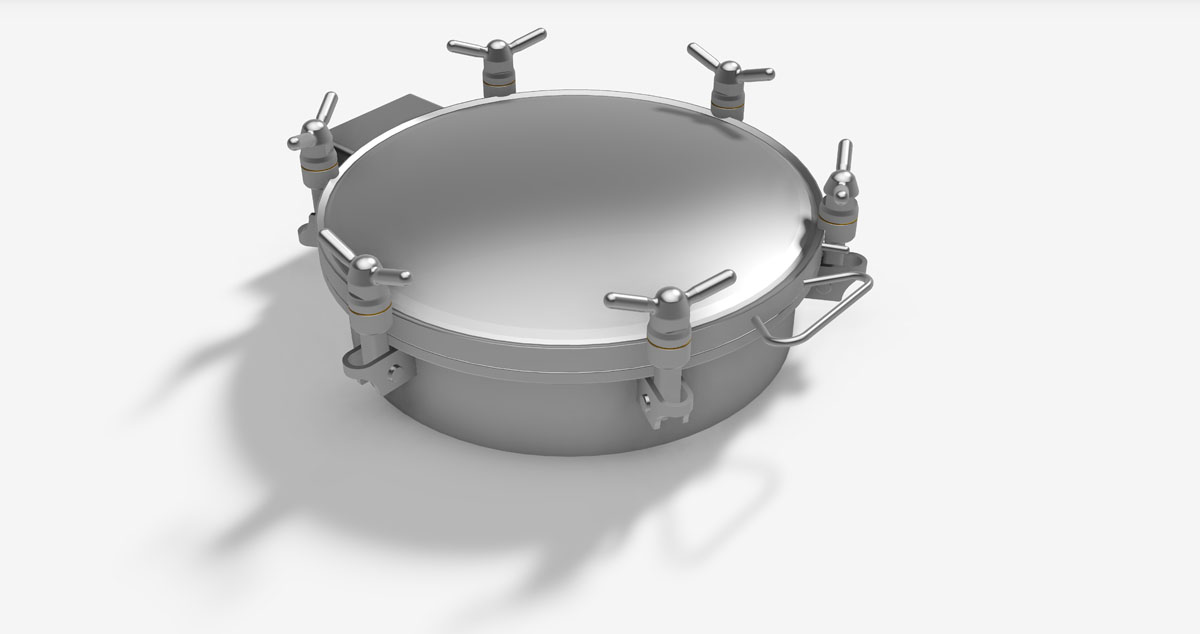

Porte à pression sans DESP double brides usinées - Série E15

1,20 €

Les trous d’homme à pression A.I.S. ® peuvent être équipés de joints certifiés suivant la F.D.A, la CE 1935-2004 ou l’U.S.P. Certification 3-A Standard.

Concernant la 3-A Standard, A.I.S ® propose les trous d’homme suivants :

Du diamètre DN 460 au 700mm

Catégories : Portes à pression sans DESP.

Description

Les options :

Une grille de sécurité pour milieu aseptique.
Un système de décollement de joint (Directive Machine), SY.M.O-2®, dont le montage peut-être fait après installation des portes sur site, même en « salle blanche ».
Une assistance à l’ouverture par ressort mécanique (Directive Machine) A.RE.M ® ou A.RE.M-2®
Un hublot (suivant la norme DIN ou SMS, Na-Connect) avec ou sans éclairage,…
A.RE.GA® assistance à l'ouverture par ressort à gaz,
Doigt d'indexage,
Charnière renforcée pour porte en position latérale.

Pour l’ensemble des équipements, A.I.S® fournit (hors la documentation légale et obligatoire) sur demande tout certificat matière selon la norme concernée, 3.1, 2.2, ATEX (ne concerne pas les trous d’homme mais certains équipements en option), ou encore FDA suivant la 21 CFR 177.2600 ou 1550, la réglementation 1935/2004-CE, mais également la certification U.S.P. 26 Classe VI.

(Pression > jusqu’à 14 bar, nous consulter)

Référence	DN	Pression max, en bar	Acier Inoxydable	A température de en C°	Nbre de serrages	Jupes cadre	Rayon couvercle	Épaisseur couvercle	Profil joint	n°1736
E15-150	156	- 1 / + 10	1.4404	152°	3	100 x 6	Plat	19	Torique
E15-200	204	- 1 / + 9	1.4404	152°	3	100 x 6	Plat	19	Torique
E15-300	300	- 1 / + 6	1.4404	152°	4	100 x 6	1050	5	Torique
E15-350	350	- 1 / + 5	1.4404	152°	6	100 x 6	1050	5	Torique
E15-400	400	- 1 / + 5,5	1.4404	152°	6	100 x 6	1100	5	Torique	✔
E15-460	460	- 1 / + 4,5	1.4404	152°	6	100 x 6	1150	5	Torique	✔
E15-500	500	- 1 / + 5,5	1.4404	152°	8	100 x 6	1200	5	Torique	✔
E15-600	600	- 1 / + 4	1.4404	152°	10	100 x 6	1200	5	Torique	✔
E15-700	700	- 1 / + 4	1.4404	152°C	10	100 x 6	1200	5	Torique	✔

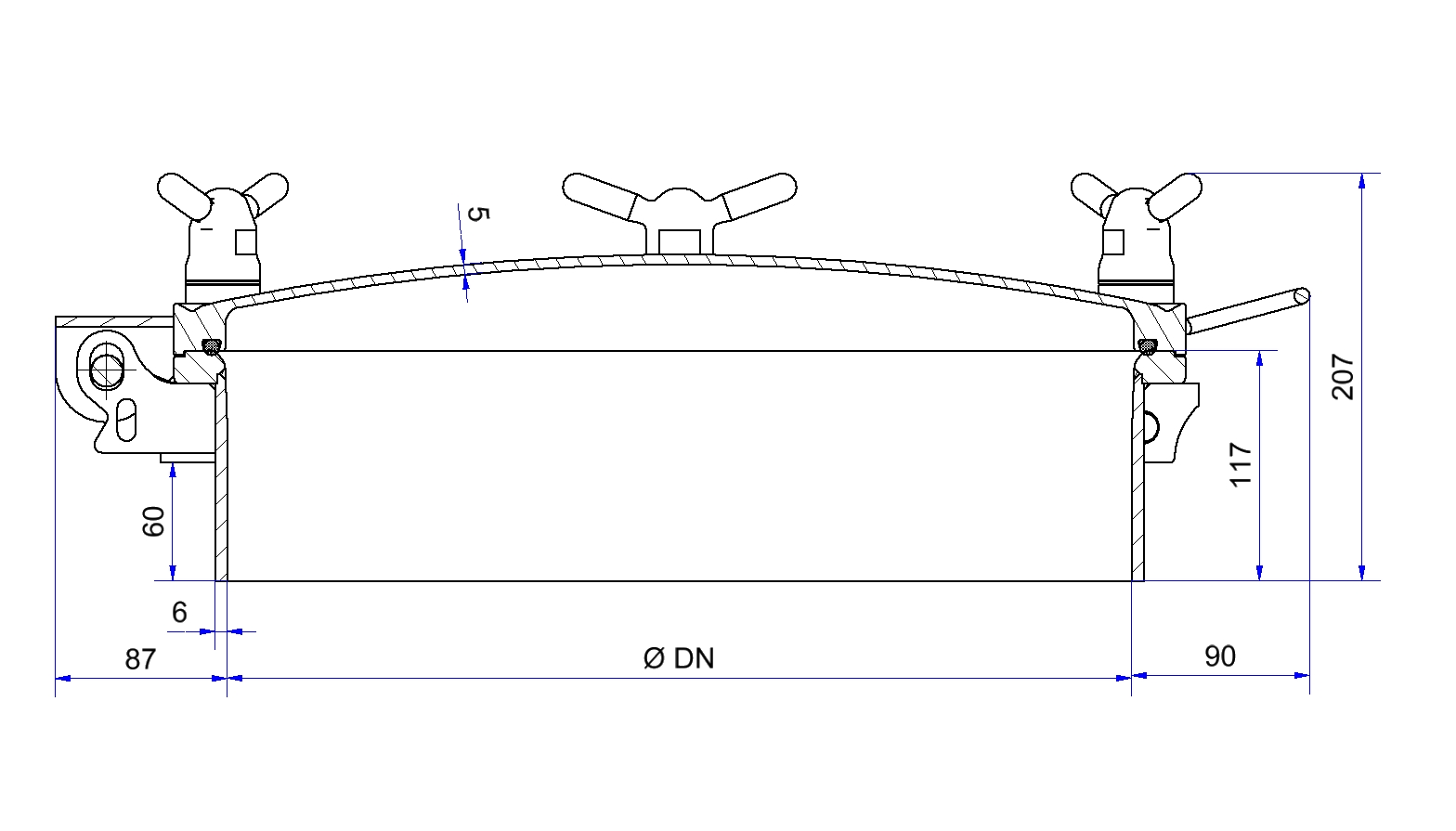

Schéma

Plan non contractuel, sous réserve de changements techniques
